用于指甲和手套输入的10英寸电容式触摸屏显示器解决方案(2)

日期:2018-04-25 人气:17

用于指甲和手套输入的10英寸电容式触摸屏显示器解决方案(2)



[点评]:mXT224是世界上第一款支持手指,触控笔,手指甲甚至手套绘图或签名捕捉和符号识别的电容式触摸屏解决方案,凭借其80:1的信噪比和极快的刷新率率。对于精确报告附近或微弱信号而言,高信噪比是至关重要的,这可以使产品即使在嘈杂的环境中(例如使用无线收发器)。

    北京时间9月29日消息,中国触摸屏网络消息,mXT224是世界上第一款支持使用手指,触控笔,指甲甚至手套绘图或签名捕捉和符号识别电容式触摸屏的解决方案,由于它具有80:1信号噪声比和极快的刷新率。高信噪比对精确报告附近或微弱信号至关重要。这会使产品处于嘈杂的环境中,例如无线收发器,LCD显示器和电池充电器的耦合噪声。足以实现高精度的识别率。没有达到合适的高信噪比的解决方案需要额外的滤波和处理操作,以试图从嘈杂的环境中提取微弱的信号,这需要更多的功耗和更长的响应时间。相比之下,Atmel最接近的竞争型触摸屏解决方案只有mXT224的一半节点,屏幕刷新率仅为83 Hz(66%),信噪比仅为25:1(降低了66%) 。除了提供市场上最好的信噪比外,maXTouch还具有先进的噪音抑制算法,可为最终产品提供最佳的抗耦合噪音能力。

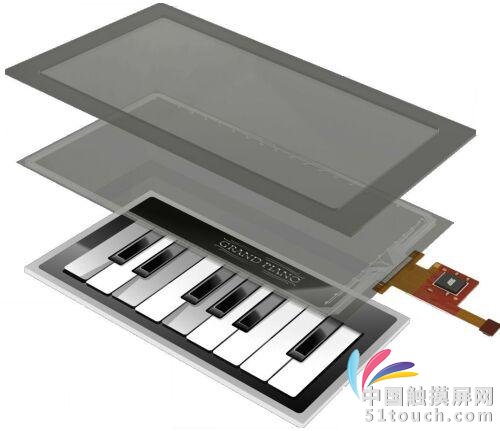

图4:触摸屏系统的组成。


     爱特梅尔高级FAE Ernest Jih表示:“mXT224可以放在主板上,其他竞争对手的产品只能在柔性PCB上制作,因为它们的抗噪声能力很低,另外,mXT224它是一种高度可配置的单芯片解决方案,具有多种设置参数,可让用户轻松定义触摸屏尺寸和辅助键,其可配置的节点阵列可支持多种屏幕高宽比。 “”


    目前市场上的许多电容式触摸解决方案均基于自电容技术,该技术仅感测单个行或列,因此在报告多个触摸点位置时具有不明确性。 Atmel maXTouch互电容传感器在这些行和列的交叉点处创建了一个独立的电容式感测节点阵列,从而使矩阵中的每个节点都能够独立感测并准确感测无限数量的触摸。屏幕上的任何位置均可形成位置和平滑的移动。

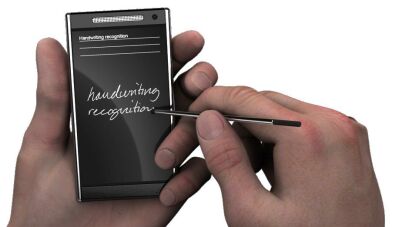

图5:电容式触摸屏也支持触控笔输入。


    爱特梅尔的工程团队将专利的电荷转移技术和XMEGA技术相结合,创建出最佳的可调整架构,可灵活准确地处理电容式触摸图像,并重新构建并报告用户与触摸屏的交互。 MaXTouch的互电容传感器设计与其电荷转移方法相结合,提供无限的触摸点。


     XMEGA微控制器的高速处理性能使芯片可以在用户接听电话时忽略无意的动作,例如面部接触。此功能结合了理论时间接近的电荷图像采集功能,从而实现了maXTouch产品卓越的性能。 mXT224将爱特梅尔的单周期RISC AVR内核与32个寄存器和两个片上DSP引擎集成在一起,可在触摸屏上处理X和Y位置信息。片上事件系统和外设DMA控制器可以卸载CPU的所有内部外设通信和数据传输操作,释放处理传感器图像后处理的能力。该架构可以同时处理224个节点,频率为250Hz,功耗低于3.9mW。

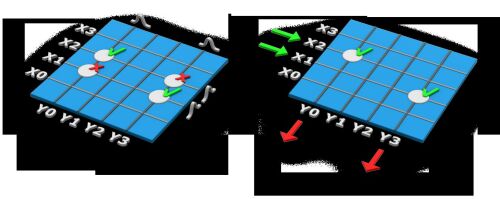

图6:自电容和互电容触摸屏技术的比较。


     余扬佳说,低功耗对我们来说是一个很大的优势。相比之下,我们两个主要竞争对手的类似解决方案的工作能力分别为10mW和50mW。另一个主要优点是它可以用在恶劣的气候条件下( - 它是一种高度可配置的单芯片解决方案,具有多种设置参数,可让用户轻松定义触摸屏尺寸和辅助键,其可配置的节点阵列可支持多种屏幕高宽比。“”


      目前市场上的许多电容式触摸解决方案均基于自电容技术,该技术仅感测单个行或列,因此在报告多个触摸点位置时具有不明确性。 Atmel maXTouch互电容传感器在这些行和列的交叉点处创建了一个独立的电容式感测节点阵列,从而使矩阵中的每个节点都能够独立感测并准确感测无限数量的触摸。 屏幕上的任何位置均可形成位置和平滑的移动。

图5:电容式触摸屏也支持触控笔输入。


     爱特梅尔的工程团队将专利的电荷转移技术和XMEGA技术相结合,创建出可调节的最佳结构,可灵活准确地处理电容式触摸图像,并重新构建并报告用户与触摸屏的交互。 MaXTouch的互电容传感器设计与其用于信号捕获的电荷转移方法相结合,提供了无限的触摸点。


     XMEGA微控制器的高速处理性能使芯片可以在用户接听电话时忽略无意的动作,例如面部接触。此功能结合了理论时间接近的电荷图像采集功能,从而实现了maXTouch产品卓越的性能。 mXT224将爱特梅尔的单周期RISC AVR内核与32个寄存器和两个片上DSP引擎集成在一起,可在触摸屏上处理X和Y位置信息。片上事件系统和外设DMA控制器可以卸载CPU的所有外设通信和数据传输操作,并释放其功能用于处理传感器图像的后处理。该架构可以同时处理224个节点,频率为250Hz,功耗低于3.9mW。



图6:自电容和互电容触摸屏技术的比较。


    余扬佳说,低功耗对我们来说是一个很大的优势。相比之下,我们两个主要竞争对手的类似解决方案的工作能力分别为10mW和50mW。另一个主要优势是它可以在苛刻的气候条件(-40°C至+ 85°C),灰尘以及潮湿/潮湿的环境中保持稳健的运行。


    此外,MXT224在芯片中集成了完整的电容式触摸感应模块,提供完全集成的单芯片解决方案,仅需四个外部去耦电容即可支持工作期间的电容感应,从而最大限度地降低成本和PCB占用空间。通过在更大的屏幕上安装多个mXT224触摸屏解决方案,可以减少多个触摸点之间的间距。目前,几家大型手机,上网本等消费电子OEM厂商已开始采用先进的mXT224触摸屏解决方案进行产品设计。爱特梅尔微控制器业务部门总经理Peter Jones表示:“自从今年五月我们宣布推出maXTouch技术以来,全球许多领先的触摸屏客户正在迅速采用maXTouch产品,以使他们的下一代产品能够充分利用这一点。 MaXTouch具有现有电容式和电阻式触摸屏技术所没有的功能和特性,并扩展了用户界面设计的可能性。“


     市场研究公司iSuppli公司显示器研究副总裁Joe Abelson也表示:“2013年,全球对触摸屏模块的需求将超过640亿美元,使触摸界面成为显示器市场增长最快的领域。可以为广泛的应用带来显着的优势,Atmel的产品在这个非常受欢迎的市场上非常有吸引力,我们将在产品发布后密切关注市场反应。“


     MXT224支持各种触摸屏应用,包括手机,上网本,打印机,GPS导航仪,数码相机,便携式多媒体播放器和销售点终端(POS)。然而,余扬佳指出,E-BOOK和大尺寸笔记本电脑还不是我们的主要目标市场,而mXT224暂时还不能应用于汽车,因为它尚未通过汽车认证。 当然,我们的其他产品已经可以应用于汽车。


      MXT224目前正在量产,大批量单价不到3美元。


      可用性和价格


      爱特梅尔的mXT224是电容式触摸感应控制器系列中的第一款产品,无需外部元件即可支持电容感应,从而最大限度地降低成本并减少PCB占板面积。 该产品采用5x5mm BGA封装,按4.75美元的价格订购100万套。


      信息


      要详细了解Atmel的maXTouch触摸屏技术,请访问

      Atmel Corporation是全球领先的微控制器,高级逻辑电路,混合信号,非易失性存储器和射频(RF)器件的设计者和制造商。 该公司拥有业界最广泛的硅知识产权核心技术资源之一,可为电子行业提供全面的解决方案。 爱特梅尔公司专注于消费电子,工业,安全,通信,计算和汽车电子市场。


      注:Atmel(r),公司标识及相关组合,AVR(r)等均为Atmel Corporation或其子公司的注册商标。 maXTouch(tm),Charge Transfer(tm),XMEGA(tm)等是Atmel Corporation或其子公司的商标。 本文中的其他条款和产品名称可能是其他公司的商标。
